Adaptec Flash Module 600 (AFM-600) - 2269700-R

L'activation de la mémoire cache embarquée sur une carte contrôleur RAID augmente considérablement la performance — particulièrement dans des scénarios RAID 5 et RAID 6 — en accommodant la mise en cache de données en lecture et en écriture. Mais les données stockées dans la mémoire cache pour écriture peuvent être perdues si la mémoire cache n'est pas protégée contre une panne système ou une coupure de courant.

Des batteries de secours (BBU) au lithium-ion sont traditionnellement employées pour protéger les données en mémoire cache sur des contrôleurs RAID, mais elles ne sont pas pour autant la solution optimale. Les BBU présentent des coûts cachés pouvant augmenter considérablement le coût total de possession d'un contrôleur RAID de l'ordre de milliers de dollars par an, y compris les dépenses liées au contrôle et à la maintenance.
Au fil du temps, toutes les batteries perdent leur aptitude à conserver une charge, de sorte que les BBU doivent être remplacées périodiquement et les batteries épuisées doivent être éliminées de manière écologiquement responsable.

Une fois installée, une nouvelle BBU prendra plusieurs heures pour parvenir à une pleine charge, durée pendant laquelle les écritures en mémoire cache sont désactivées affectant ainsi la performance. Pour compliquer encore les choses, même une BBU typique doit tester sa capacité régulièrement et sa performance est alors inférieure à la normale durant ces périodes de test. En outre, une BBU à pleine charge ne peut préserver des données que pendant un maximum de 72 heures en cas de coupure de courant avant que la batterie ne soit déchargée.

Technologie Zero-Maintenance Cache Protection
Maintenant dans sa seconde génération, la technologie Adaptec Zero-Maintenance Cache Protection (ZMCP) réduit considérablement le coût total de possession d'un contrôleur en utilisant une mémoire flash au lieu de BBU pour assurer la protection intégrale des données en mémoire cache sans les exigences et coûts de contrôle, de maintenance, de remplacement, et de mise au rebut associés à des batteries au lithium.

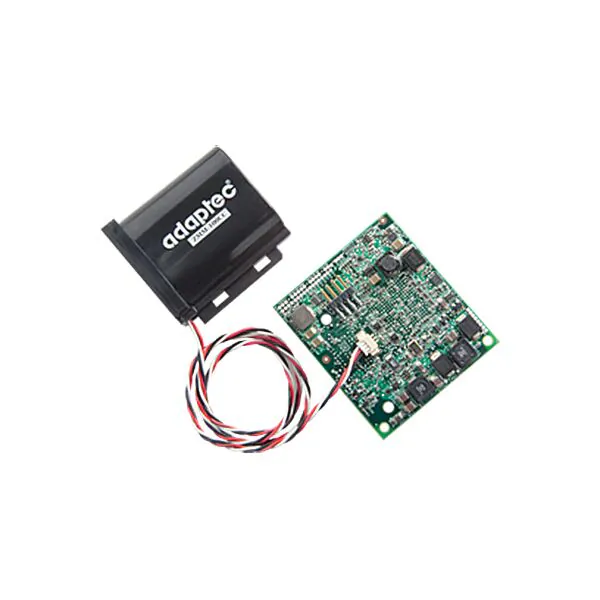

Adaptec Flash Module 600
La technologie ZMCP est disponible pour les contrôleurs Adaptec Series 6 et 6T sous forme de module Flash Adaptec facultatif (AFM 600) et est préinstallée sur tous les modèles de la Série 6Q prenant en charge la fonctionnalité de mise en cache Adaptec maxCache SSD. L'aspect modulaire du AFM 600 permet aux centres de données d'ajouter des ZMCP à tout moment, ou de ne pas en ajouter du tout, en fonction des budgets et des exigences. Des alternatives concurrentielles sont intégrées dans les cartes contrôleur — forçant les centres de données à acheter une nouvelle carte pour ajouter de la protection par mémoire cache.
La AFM 600 comprend 4 Go de mémoire flash NAND et met en oeuvre un supercondensateur, ces deux technologies fonctionnant conjointement pour enregistrer les données en mémoire cache en cas de coupure de courant du système. Le supercondensateur se charge pendant le démarrage du système afin d'assurer une protection instantanée de la mémoire cache lors du démarrage. Lorsque le module détecte une perte d'alimentation, le supercondensateur assure le fonctionnement des éléments critiques du contrôleur suffisamment longtemps pour permettre la copie des données de la mémoire cache embarquée du contrôleur vers la mémoire flash.
Une fois les données copiées, la mémoire flash peut les stocker pendant des années sans alimentation, réduisant le degré d'urgence dans le cadre des plans de reprise lors d'un sinistre comparativement au seuil de 72 heures des BBU. Lorsque l’alimentation électrique du contrôleur est enfin rétablie, les données en mémoire flash sont recopiées dans le cache embarqué du contrôleur et le fonctionnement normal reprend, toutes les requêtes d’E/S en suspens étant demeurées intactes.
