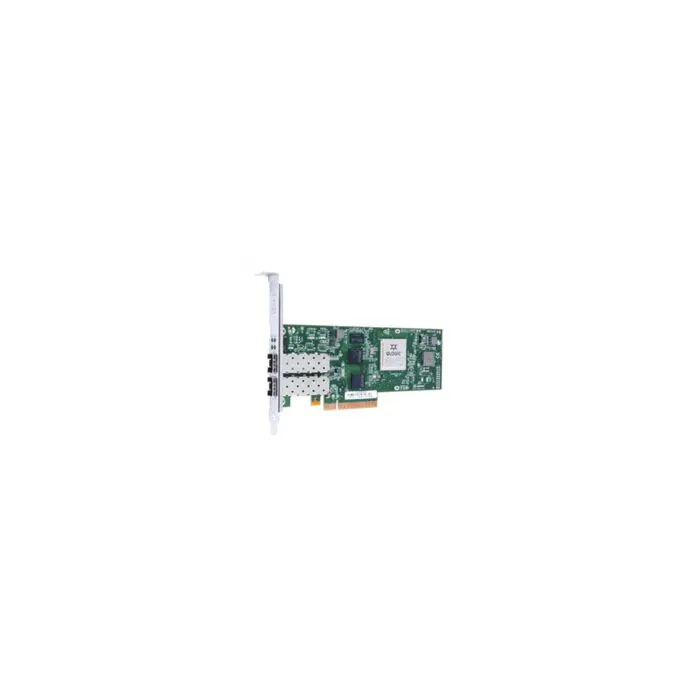

Qlogic Adaptateur Convergent Multi-protocole 10GbE et FC Double Port optique SR - QLE8242-SR

Les adaptateurs Série 8200 représentent la troisième génération d'adaptateurs de réseau convergent de QLogic. Ils prennent en charge le trafic simultané LAN (TCP/IP) et SAN (Fibre Channel over Ethernet (FCoE), iSCSI) à une vitesse Ethernet physique de 10 Go/s. Cette convergence du trafic en réseau permet de réduire le coût des centres de données en éliminant le besoin d'une infrastructure LAN et SAN séparée. Les centres de données ont maintenant besoin de moins d'adaptateurs, câbles et commutateurs, ce qui permet également de réduire le coût de l'alimentation électrique et du refroidissement. En outre, ces adaptateurs sont entièrement compatibles
avec le stockage Fibre Channel et iSCSI existant, protégeant ainsi l'investissement dans l'infrastructure existante.Les adaptateurs Série 8200 représentent une amélioration des produits des générations antérieures grâce aux fonctionnalités suivantes :
• Prise en charge de PCIe® Gen2 x8 pour un débit double port supérieur
• Fonctionnalités de virtualisation avancées, telles que la virtualisation E/S à point d'entrée unique (SR-IOV) et le partitionnement NIC (NPAR)
• Déchargement matériel complet pour iSCSI

Points clés :
• Débit physique de 10 Go/s, double port, pour déplacer d'importantes quantités de données et éliminer les goulots d'étranglement d'E/S sur les serveurs
• Déchargement matériel complet pour les protocoles FCoE et iSCSI afin d'améliorer la performance des applications et obtenir une virtualisation des serveurs plus dense
• Déchargements passifs du trafic TCP/IP pour une meilleure performance de réseautique
• Prise en charge des technologies de virtualisation E/S actuelles et à venir, notamment la norme SR-IOV et le partitionnement NIC de QLogic
• Trafic SAN et LAN sur réseau convergent pour des dépenses d'investissement en centres de données et des dépenses d'exploitation réduites
• Compatibles avec l'infrastructure de stockage Fibre Channel et iSCSI existante
• Piles de pilotes QLogic Fibre Channel et iSCSI renforcées pour garantir un niveau inégalé de fiabilité et de temps d'activité pour les réseaux SAN
• Utilitaire de gestion unifiée pour l'administration LAN et SAN compatible avec les adaptateurs Ethernet, Fibre Channel et iSCSI de QLogic

Série 8200. Les adaptateurs de réseau convergent Série 8200 prennent en charge le trafic simultané LAN (TCP/IP) et SAN (FCoE, iSCSI) à une vitesse Ethernet physique de 10 Go/s. Ces adaptateurs interfacent avec le serveur hôte à l'aide d'un bus PCIe® Gen2 x8, éliminant ainsi tous les obstacles internes à la performance.

Déchargement matériel FCoE et iSCSI. Les adaptateurs Série 8200 prennent en charge le déchargement matériel complet pour le traitement des protocoles FCoE et iSCSI. Les fonctionnalités FlexOffload™ de QLogic libèrent l'unité centrale du serveur, permettant à ce dernier d'effectuer d'autres tâches. Par conséquent, les applications de serveur peuvent fonctionner plus rapidement et les serveurs virtualisés peuvent prendre en charge un plus grand nombre de machines virtuelles (VM). Très peu d'adaptateurs sur le marché actuel prennent véritablement en charge le déchargement matériel complet ; la plupart d'entre eux s'appuient sur l'unité centrale du serveur pour le traitement des protocoles FCoE et iSCSI.

Convergence. Les adaptateurs Série 8200 réduisent les coûts liés aux centres de données en faisant converger la mise en réseau des données et du stockage. Cette convergence se traduit par des achats d'adaptateurs, de câbles et de commutateurs moins nombreux. En outre, la convergence permet une consommation électrique plus faible, des coûts de refroidissement réduits et une gestion des réseaux LAN et SAN plus facile.

VMflex™. Grâce à la nouvelle technologie de partitionnement NIC (NPAR) de QLogic, un adaptateur de réseau convergent est considéré par le système d'exploitation du serveur comme un mélange souple d'adaptateurs autonomes NIC, FCoE et d'adaptateurs iSCSI (jusqu'à quatre par port physique), avec la capacité d'allouer une bande passante garantie à chaque adaptateur virtuel. Cette fonctionnalité unique comporte des commutateurs non spécifiés : il n'est pas nécessaire d'associer un adaptateur Série 8200 à un modèle de commutateur 10 GbE spécifique pour permettre le partitionnement. Les adaptateurs Série 8200 incluent également la prise en
charge de la norme SR-IOV et de plusieurs fonctionnalités de virtualisation E/S à venir, conformes aux normes du secteur, qui seront activées avec les mises à jour ultérieures des micrologiciels.

Pilotes communs. Les adaptateurs Série 8200 sont compatibles avec les mêmes piles de pilotes logiciels Fibre Channel et iSCSI qui ont été déployées et renforcées à l'usage par des millions d'utilisations antérieures. Ces pilotes sont courants parmi la gamme d'adaptateurs Fibre Channel et iSCSI de QLogic, simplifiant ainsi la gestion des révisions dans des environnements hétérogènes.

Gestion. La gestion de la mise en réseau FCoE et iSCSI est facile grâce à la nouvelle application de gestion unifiée de QLogic : QConvergeConsole™ (QCC). QCC permet la gestion avec vue à volet unique de la vaste gamme de produits d'adaptateurs de stockage et de mise en réseau de QLogic. La Série 8200 prend également en charge les API, lui permettant ainsi d'être gérée par d'autres outils de gestion tiers populaires, notamment les outils de gestion natifs basés sur le SE pour la mise en réseau.

Démarrage sans disque. Les adaptateurs Série 8200 prennent en charge le démarrage du serveur à partir d'un stockage à distance sur les réseaux LAN et SAN. Par conséquent, les centres de données peuvent déployer des serveurs plus légers, centraliser la gestion de l'image du système d'exploitation, augmenter la disponibilité du système et simplifier le redéploiement de l'image.

Enhanced Ethernet (Ethernet amélioré). De nombreux ajouts à la norme Ethernet lui permettent de transporter un trafic convergent LAN et SAN sans perte. Les daptateurs Série 8200 prennent en charge tous les nouveaux standards Ethernet, notamment 802.1Qbb (Contrôle des flux selon la priorité), 802.1Qaz (Sélection de transmission améliorée/DCBX) et 802.1Qau (Notification de congestion).

Une expertise inégalable. QLogic dispose d'un avantage incomparable pour la fourniture de cette nouvelle technologie d'adaptateur de réseau convergent. QLogic est en effet le leader incontesté des adaptateurs Fibre Channel et iSCSI ; l'entreprise compte de longues années d'expérience dans la fourniture de produits basés sur Fibre Channel et Ethernet.

Caractéristiques techniques de l'adaptateur QLE8242-SR :

Spécifications de l'interface du bus hôte Interface bus PCI Express® Gen2 x8
Interruptions d'hôte INTx, MSI et MSI-X
Virtualisation E/S (VMflex) SR-IOV Partitionnement NIC (NPAR)

Conformité spécification de base PCI Express, rév. 2.0, spécifications électromécaniques des cartes PCI Express, rév. 2.0, Spécifications de l'interface de gestion d'alimentation de bus PCI, rév. 1.2

Spécifications Ethernet
Débit taux de ligne à duplex intégral 10 Go/s par port
Trame Ethernet 1 500 octets ou 9 600 octets (trame Jumbo)
Déchargement passif
• Déchargements des totaux de contrôle IP, TCP et UDP
• Déchargement important et géant à l'émission (LSO, GSO)
• Déchargement important à la réception (LRO)
• Mise à l'échelle côté réception (RSS)
• Fusion de l'interruption
• VMware®
NetQueue
• Microsoft®
VMQ
Conformité
• IEEE : 802.3ae (Ethernet 10 Go), 802.1q (VLAN), 802.3ad (Agrégation de liens), 802.1p (Encodage prioritaire), 802.3x (Contrôle des flux), IPv4 (RFQ 791), IPv6 (RFC 2460), 802.1Qbb (Contrôle des flux selon la priorité), 802.1Qaz (DCBX/Sélection de transmission améliorée), 802.1Qau (Notification de congestion)
Spécifications FCoE

Connexions
• Prise en charge de 2 048 connexions simultanées et 2 048 échanges actifs
Virtualisation de port
• Virtualisation des identifiants N_Port (NPIV)
Conformité
• Protocole SCSI-3 Fibre Channel (SCSI-FCP), Profil Fibre Channel Tape (FC-TAPE), Protocole SCSI Fibre Channel Protocol-2 (FCP-2), Services génériques FC de
deuxième génération (FC-GS-2), Services génériques FC de troisième génération (FC-GS-3), FCoE et FIP (FC-BB-5)

Spécifications iSCSI
Conformité
• RFC 3720 (iSCSI), RFC 3347 (Conditions et
considérations de conception iSCSI), CHAP, iSNS, SLP

Outils et utilitaires
Outils de gestion et utilitaires pour périphériques
• QConvergeConsole : un outil de gestion unifiée (GUI et CLI) pour Fibre Channel/FCoE, iSCSI et mise en réseau
• Outils de gestion natifs basés sur le SE pour la mise en réseau

Prise en charge de démarrage
• Démarrage PXE, FCoE et iSCSI
API API SNIA HBA V2, SMI-S
Systèmes d'exploitation Microsoft Windows Server®, Red Hat® Linux®, Novell® SLES, VMware ESX™/ESXi, Citrix® XenServer™

Spécifications physiques
Ports
• QLE8242 : Ethernet 10 Go/s à double port

Facteur de forme
• Carte PCIe à profil bas : (167,6 mm × 64,51 mm)
• Facteurs de forme personnalisés également disponibles
Spécifications liées à l'environnement et l'équipement
Température
• Fonctionnement : 0 °C à 55 °C
• Stockage : - 20 °C à 70 °C
Humidité
• Relative (sans condensation) : 10 % à 90 %
• Stockage : 5 % à 95 %

Homologations
Sécurité
• États-Unis, Canada, Europe EMI et EMC (Classe A)
• États-Unis, Canada, Europe, Australie/NouvelleZélande, Japon, Corée

Informations sur les commandes
QLE8240-SR-CK (port unique)
QLE8242-SR-CK (double port)
• Expédié avec transmetteurs optiques SR installés
